Tooltip #5 –Spantangen
Als leverancier van kwalitatieve bewerkingsmachines en toebehoren vinden wij het belangrijk een goede informatiestroom aan te bieden met betrekking tot deze machines én ook de gebruiksgoederen. Om deze reden willen wij graag wat meer vertellen over de verschillende gebruiksartikelen (zie webshop) die passen bij onze machines in onze Tooltip-blogs, waarvan hierbij de vijfde alweer!
Dit Tooltips blog zal dieper in gaan op de spantang; wat doet een spantang nou precies en hoe kies je de juiste spantang bij jouw machine en gereedschap?

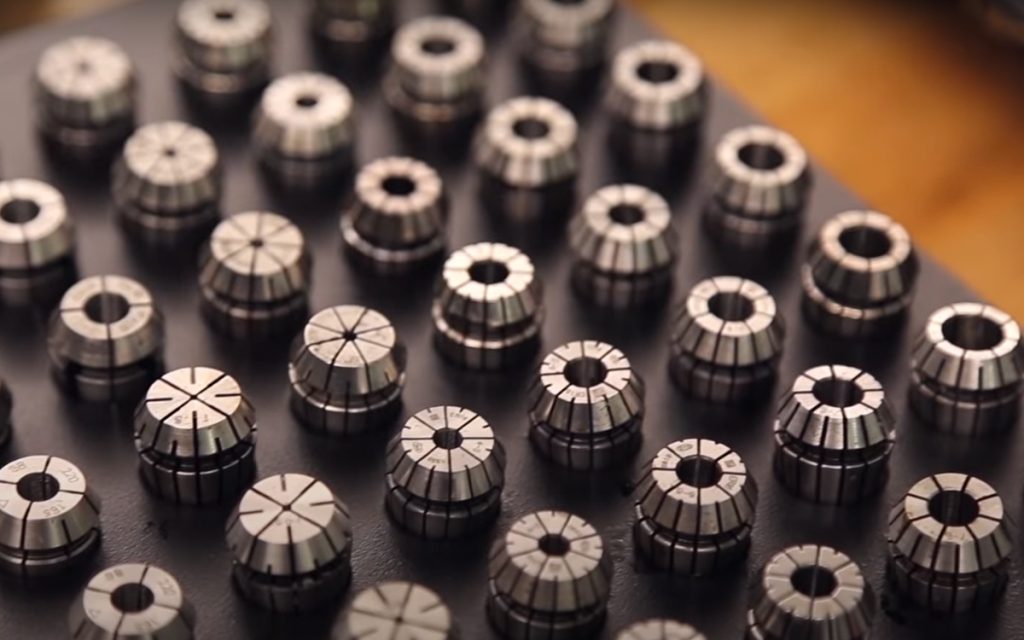

Wat is een spantang?
Om een rond gereedschap (frees, boor, etc.) in een toolholder vast te maken wordt er een spantang gebruikt. In dit blog zullen we ons met name buigen op de ER spantangen, deze houden het gereedschap vast door middel van enorm krachtige compressie van de spantang. Deze compressie wordt opgebouwd door een spanmoer die passend is aan de toolholder.
Hoe werkt het?
De spantangen klikken in de spanmoer die vervolgens op de toolholder wordt geschroefd, het gereedschap wordt in de spantang gestoken en de moer wordt vervolgens vastgedraaid. De spantang zit in een interne taps toelopende schacht die overeenkomt met de tapsheid van de spantang. Deze tapsheid drukt de spantang tegen het gereedschap en vergrendelt deze op zijn plaats.
Weldon-opname
Een andere klemmethode die wij aanbieden is die met een Weldon-opname. Hierbij is een deel van het snijgereedschap afgevlakt en wordt het gereedschap met een stelschroef vast geklemd. Het voordeel van deze methode is dat het gereedschap niet door kan slippen, maar biedt alleen exacte maten tegenover het variabele bereik van een ER spantang.
Maat kiezen
Welke spantang gebruikt moet worden is volledig afhankelijk van het gereedschap dat gebruikt gaat worden en welke toolholder passend is voor de bewerkingsmachine. Om de keuze in de spantang toe te lichten zullen we eerst moeten kijken naar de naam opbouw van de spantang, bijvoorbeeld ER32 Ø8-9. Het onderdeel ER verteld natuurlijk over wat voor soort klemmethode gebruikt wordt. Het nummer 32 verteld ons de buitendiameter van de spantang, deze moet overeenkomen met de binnenmaat van de toolholder. Afsluitend verteld Ø8-9 ons voor welke diameter gereedschap de spantang geschikt is. Hierbij moet er gericht worden een spantang te kiezen waar het gereedschap aansluit op het hoogste getal van de spantang, deze spantang zou dus het meest geschikt zijn voor een frees met schacht van 9mm doorsnee. Hoewel de spantang ook een gereedschap met een schachtdiameter van 8mm vast kan houden kan hier een stuk minder klemkracht op uitgeoefend worden en wordt dus niet geadviseerd. Kies bij een gereedschap met een schachtdiameter van 8mm liever een spantang Ø7-8 voor maximale klemkracht.
Afsluitend
Om afwijkingen minimaal te houden is het belangrijk de spantangen goed schoon en roestvrij te houden, maar houdt er wel rekening mee dat de spantang een gebruiksproduct is. De spantang is onderhevig aan slijtage en zal na een x aantal gebruikscycli vervangen moeten worden. Dus wanneer deze ondanks goede reiniging toch meer afwijking toont dan gewenst zal het tijd zijn voor een nieuwe spantang.
Andere
berichten
14dec
Onze nieuwe webshop is live
Op de webshop kunt u voortaan gemakkelijk en snel verbruiksproducten voor uw bewerkingsmachines bestellen. read more
21apr
Demo model 2-kopszaagmachine beschikbaar
🤩We hebben een mooie jong gebruikte twee-kopszaagmachine van het merk PERTICI beschikbaar van bouwjaar 2021, direct leverbaar!👉Heeft u interesse? Stuur... read more
21apr
Nieuwe catalogus
Ons sales team is ready to roll met onze nieuwe catalogus! In de nieuwe catalogus staan al onze nieuwe machines van... read more
21apr

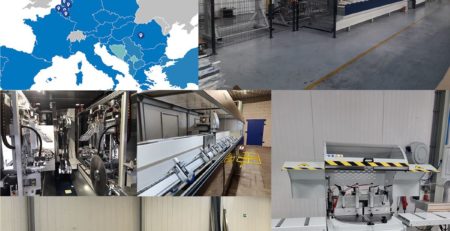

Wat een week
Soms heb je maar weinig woorden nodig om je boodschap te vertellen! Van België naar Nederland, van Ierland tot Carei... read more
21apr
Nieuwjaar met nieuwe dromen en doelen
Een nieuwjaar met nieuwe dromen en doelen. Dat we de afgelopen decennia met ons bedrijf in Nederland bewezen hebben de partij te zijn... read more
21apr
En weer een Mecal!
En weer een Mecal! We hebben weer een Mecal machine mogen plaatsen bij een mooie klant. Gefkencases is gespecialiseerd in aluminium... read more
21apr

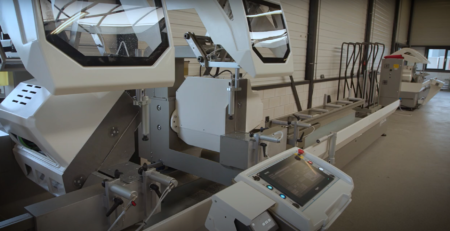

Installatie bij Alufit
Ook de eerste Mecal SW 553 Argus is een feit! Alufit B.V. heeft met de overstap naar een... read more
21apr

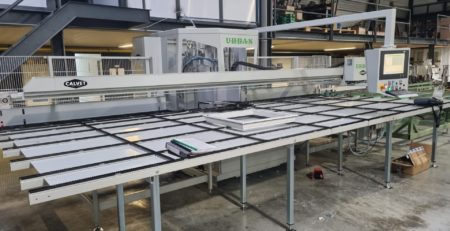

Installatie bij Westers kozijnen
Vandaag hebben we bij Westers kozijnen deze mooie Urban opstelling geleverd. De opstelling bestaat uit een Urban GLS 200/S glaslatten... read more
21apr
Lekker bezig zeggen we dan!
Lekker bezig zeggen we dan! Dat we ook in 2022 de sterke lijn van het jaar daarvoor voortzetten is zeker! Gisteren... read more
21apr

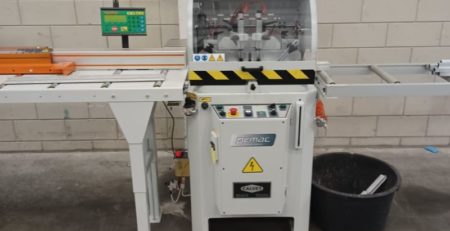

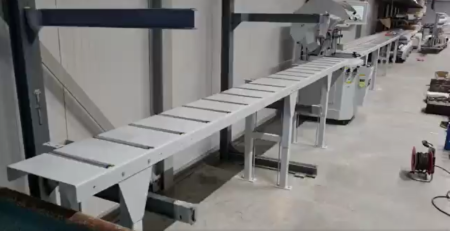

De week weer goed begonnen
We zijn de week weer goed begonnen! Vandaag hebben onze monteurs een mooie installatie afgerond bij een klant. Met een Pemac... read more
21apr
We zijn begonnen!
Calvet wenst u een voorspoedig, gezond en vooral een commercieel 2022. read more
20apr
Harder Better Faster 🔥
Harder Better Faster 🔥 Net de nieuwe Mecal machines binnen en direct alweer verkocht! 🤩 Ideaal zo’n nieuwe combilift van read more
20apr
Calvet lanceert nieuwe website en samenwerking met Mecal
Nieuwe producten op een nieuwe website! We hebben de afgelopen maanden hard gewerkt en dat was niet zomaar! We zijn... read more
29mrt
Nieuwe video van Mecal MC 309 Nike
https://www.youtube.com/watch?v=pMU5OnOAoaY
Mecal MC 309 Nike
Trots op onze mensen die weer een prachtige video hebben gemaakt van één van onze nieuwe bewerkingscentra:... read more
29mrt

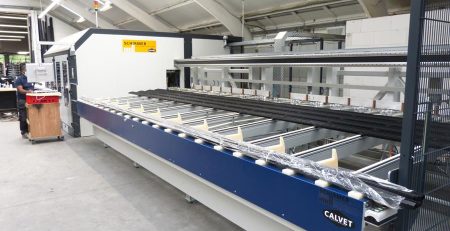

Schirmer Alu-Baz composite geplaatst bij Thielemans & Co
Hart transplantatie
De beslissing om te investeren in een nieuw CNC-bewerkingscentrum neem je niet licht, benadrukt zaakvoerder Kristof Van Doorslaer: “We... read more
29mrt
Calvet lanceert nieuwe website en samenwerking Mecal Machinery
Calvet lanceert nieuwe website en samenwerking Mecal Machinery
Nieuwe producten op een nieuwe website! We hebben de afgelopen maanden hard gewerkt... read more
29mrt
Grote uitbreiding machinepark bij Van Doorslaer
Grote uitbreiding machinepark bij Van Doorslaer
Kort geleden hebben wij bij Van Doorslaer een groot deel van een vernieuwd machinepark mogen... read more
29mrt
Tooltip #5 –Spantangen
Tooltip #5 –Spantangen
Als leverancier van kwalitatieve bewerkingsmachines en toebehoren vinden wij het belangrijk een goede informatiestroom aan te bieden met... read more
29mrt
Calvet draagt haar steentje bij tegen klimaatverandering
Calvet draagt haar steentje bij tegen klimaatverandering
Zoals veel bedrijven merken wij bij Calvet dat het draagvlak voor het thema klimaatverandering... read more
29mrt

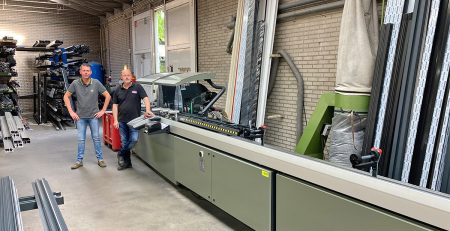

Alisco vernieuwt met Precision TS2 uit onze huurvloot
