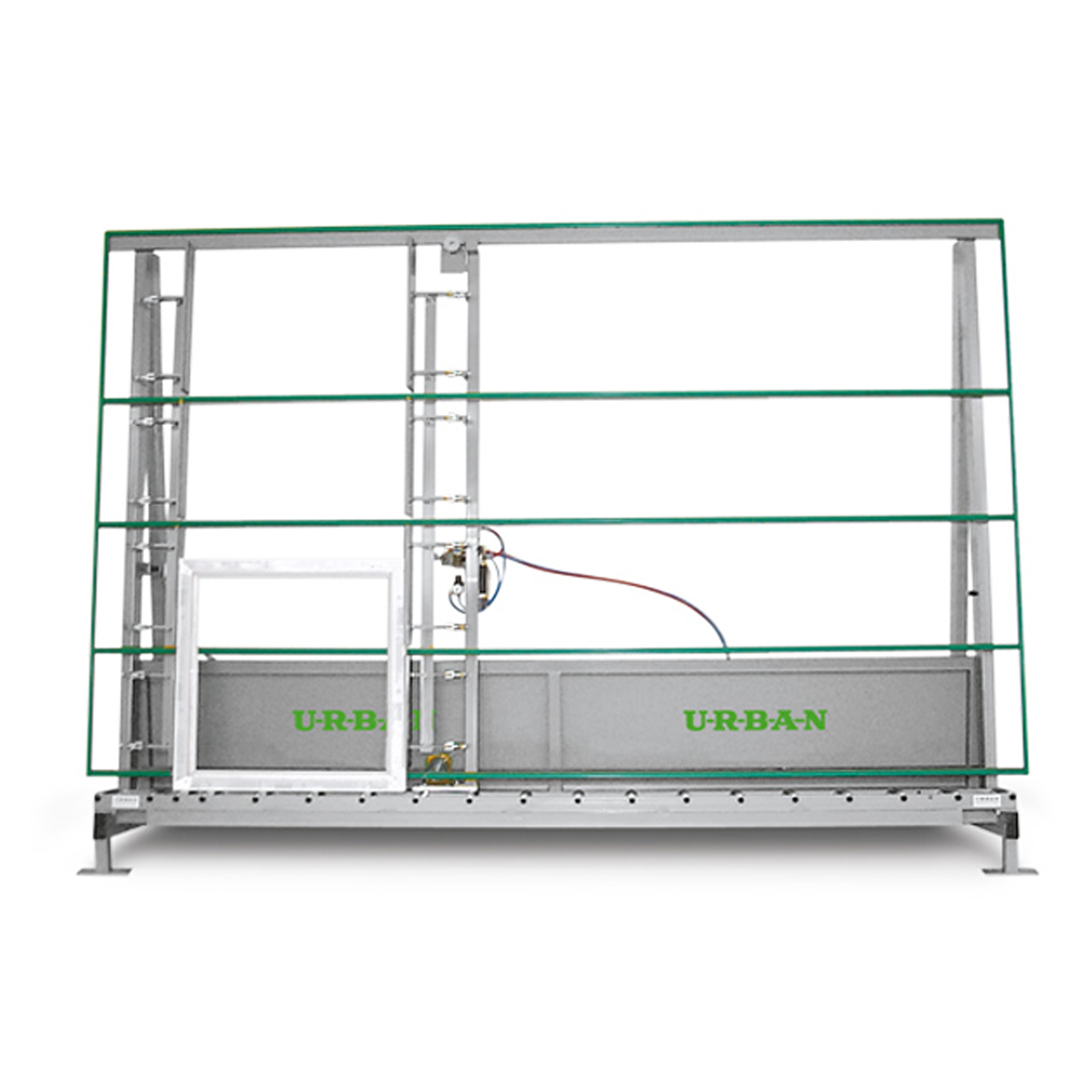

Urban KV

Op deze montage- en beglazingstafels kunnen de ramen afgewerkt worden waarbij men het kader opspant tussen twee pneumatische balken en de vleugel in het kader kan afhangen en bijregelen. Tevens kan het glas in de vleugels geplaatst worden.

Artikelnummer: Urban KV Categorieën: , ,

Beschrijving

Op deze montage beglazingstafels kunnen de ramen afgewerkt worden waarbij men het kader opspant tussen twee pneumatische balken en men de vleugel in de kader kan afhangen en bij regelen. Tevens kan het glas in de vleugels geplaatst worden.

Offerte aanvragen
Urban KV 1800
Urban KV 2750
Urban KV 2800
Urban KV 3200

Uitvoeringen

  • KV 2800 = afmetingen raam 2.740×1.600(BxH)
  • KV2800H=afmetingen raam 2.740X2.200(BxH)
  • kv2800HF=Afmetingen raam 2.740×2.200(BxH)
    zonder pneumatische hoog te verstelling
urban

Verstelbare hoogte

Traploze, pneumatische hoogteverstelling
van 0 - 500 mm.

Klemsysteem

Pneumatische klemming van het raamkader.

Spanbalken

1 vaste spanbalken 1manueel gepositioneerde spanbalk.

Specificaties

KV1800

  • Klembereik
    1.800×1.600 mm
  • Draagcapaciteit
    300 kg

KV2750

  • Klembereik
    3.750 x 2.250mm
  • Draagcapaciteit
    300 kg

KV2800

  • Klembereik
    2.740×1.600 mm
  • Draagcapaciteit
    300 kg

KV3200

  • Klembereik
    3.200×2.200mm
  • Draagcapaciteit
    300 kg

Pre-installatie

Alles wat u moet weten

Rollenbaan voor het positioneren van de raamkaders.
Pneumatisch verstelbare klembalk waar in de vleugel in de kader kan afhangen en bijregelen.
Pneumatisch verstelbare klembalk.

Gewicht

De Urban KV 1800 is een grote beglazingspers. De Urban KV bestaat uit 4 verschillende uitvoeringen die ieder een ander gewicht hebben.  Een EPT is niet voldoende voor deze beglazingspers. Zorg voor een heftruck met voldoende draagcapaciteit.

Gewicht per model

  • Urban KV 1800 - 350 kg
  • Urban KV 2800 - 420 kg
  • Urban KV 2800H - 500 kg
  • Urban KV 3200 - 550 kg

Afmeting

De Urban KV serie bestaat uit verschillende modellen met ieder hun eigen afmeting. Houdt hierbij rekening met uw machine opstelling.

Afmeting per model

  • Urban KV 1800 - (2.800 x 950 x 2.000 mm)
  • Urban KV 2750 - (4.000 x 800 x 2.500 mm)
  • Urban KV 2800 (3.650 x 950 x 2.650 mm)
  • Urban KV 3200 -(4.200 x 950 x 2.650 mm)

Extra informatie

Merk

Toepasbaarheid

,

  • Verglazingspers
  • Machine handleiding
  • CE documentatie
