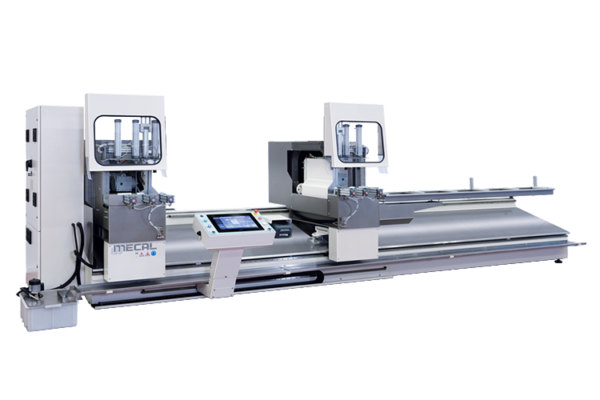

Mecal FE 400 Inox Vico-3

Beschrijving

De Mecal FE 400 Inox Vico-3 is een 7-assige CNC-gestuurde elektronische 2-kopszaagmachine met een automatische zaagpositionering die rekening houdt met de profielhoogte en de gewenste hoeken. De zaagaggregaten zwenken servo-gestuurd van binnen naar buiten. De zaaghoeken bevinden zich tussen 135° en +45° . Smering met waterolie emulsie/microdoseersysteem. Deze machine is speciaal ontwikkeld voor het zagen van stalen en roestvrijstalen profielen (Jansen en Forster) voor de ramen, deuren en gevelindustrie.

Offerte aanvragen

Technische datasheet

Kenmerken

• 7 assig CNC-gestuurde 2-kopszaagmachine voor staal profielen
• Voorzien van pneumatische horizontale en verticale klemmen
• Elektronische gestuurde positionering van de zaaghoeken
• 15 inch Mangelis touchscreen
• Automatische positionering van de lengte

Toepasbaarheid

Geschikt voor het zagen van stalen profielen tussen 135° en +45°

7-assig NC gestuurd

Zaaglengte (1), hoekpositionering zaagbladen (2), Rotatie snelheid zaagbladen (2), zaagsnelheid (2).

Zaagblad

De Mecal FE 400 Inox Vico-3 heeft een zaagblad diameter van 400 mm.

Machine specificaties

• Zaagblad diameter

  400 mm
• Asgat

  30 mm
• Motorvermogen

  2 x 4.5 kw
• Toerental

  Max. 250 rpm

• Gewicht

  3.000 kg
• Nuttlge lengte

  5 m
• Zaaghoeken

  Tussen 135° en +45°
• Tussenliggende hoeken

  Servo-gestuurde positionering

• Bediening

  15 inch HMI touchscreen PC
• Software

  Mecal
• Aansturing

  Middels externe calculatie software
• Hoogte meetsysteem

  Standaard voorzien

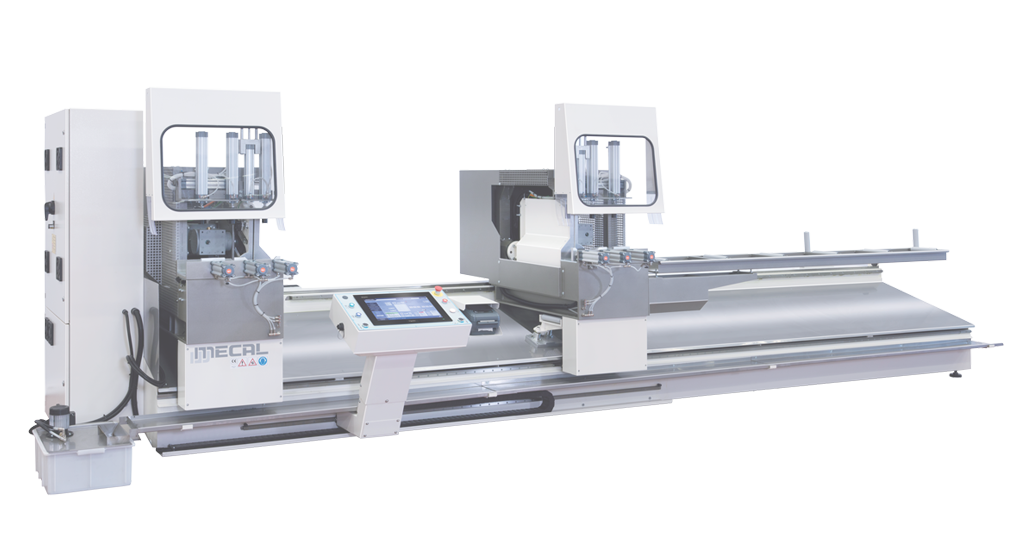

Mecal FE 400 Inox Vico-3

Alles wat u moet weten

Automatische beschermkap, maximale veiligheid gegarandeerd

15 inch Mangelis HMI touchscreen voorzien van Windows besturingssysteem

Labelprinter voor het snel identificeren in het verdere bewerkingsproces

Hardmetalen zaagblad met een diameter van 400 mm.

Pneumatische klemming van het profiel.

Kast voorzien elektrisch en pneumatisch paneel.

Servogestuurde hoekinstelling tussen 45° en 135°.

Stroom

De Mecal FE 400 Inox Vico-3 heeft een verbruik van 12.0 kw, 400v 3-fase bij 24.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal FE 400 Inox Vico-3 heeft een luchtverbruik van 140 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal FE 400 Inox Vico-3  heeft een gewicht van 3.000 kg. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Afmeting

De Mecal FE 400 Inox Vico-3 heeft een afmeting 6.500x1.600x1.700 mm. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Extra informatie

• Touchscreen voor industriële sector.
• Bereikbaar via ethernet en externe usb, via wifi (via een wifi-adapter Rj45).
• Bereikbaar in Teleservice met Teamviewer.
• Mogelijkheid om zaaglijsten te importeren uit externe software.
• Profiel etiket aanpasbaar met lineaire barcode en QR code.
• One-click import van honderden .dxf en grafieken, en automatische compilatie van de profielendatabase zonder ook maar één toets te typen.
• Logbestanden in internationaal .csv formaat.
• Diagnose op afstand middels teamviewer
• Machine zichtbaar in VPN (Virtual Private Network) Mecal;
• Beheer van QR barcode afdrukken;
• Profielweergave in de juiste positie voor het zagen.

• 2-kopszaagmachine (FE 400 Inox Vico-3)
• Pneumatisch klemsysteem op de zaag
• Touchscreen voor bediening van de zaagmachine
• Gereedschap voor het wisselen van het zaagblad
• Connectie voor usb & wifi (via een wifi-adapter Rj45).
• Diagnose op afstand middels teamviewer
• One-click import van honderden .dxf en grafieken, en automatische compilatie van de profielendatabase zonder ook maar één toets te typen.
• Machine handleiding
• CE documentatie
