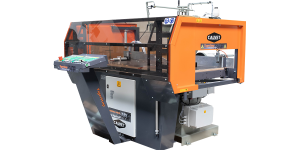

Graule ZS 200 N 3D HV

De Graule ZS 200 3D HV is een geavanceerde radiaalzaagmachine voor het afkorten van profielen met een horizontale en verticale verstek. Deze uitvoering van de Graule ZS 200 N radiaalzaagmachine is voorzien van Tigerdrive; een gemotoriseerd systeem waarmee de hoek volledig automatisch ingesteld wordt. Met het Tigerdrive bedieningspaneel stelt u de gewenste hoek in. Vervolgens beweegt de zaag zich radiaal (van achter naar voren) waarbij de zaagkop zowel kan zwenken als neigen; horizontaal tussen 45°, 90° en 25° en verticaal tussen 60°, 90° en 30°.

Artikelnummer: Graule ZS 200 N 3D HV Categorieën: , ,

Beschrijving

De Graule ZS 200 N 3D HV is een geavanceerde radiaalzaagmachine voor het afkorten van profielen met een horizontale en verticale verstek. Deze uitvoering van de Graule ZS 200 N radiaalzaagmachine is voorzien van Tigerdrive; een gemotoriseerd systeem waarmee de hoek volledig automatisch ingesteld wordt. Met het Tigerdrive bedieningspaneel stelt u de gewenste hoek in. Vervolgens beweegt de zaag zich radiaal (van achter naar voren) waarbij de zaagkop zowel kan zwenken als neigen; horizontaal tussen 45°, 90° en 25° en verticaal tussen 60°, 90° en 30°.
Offerte aanvragen
Technische datasheet

Kenmerken

  • Hydropneumatische zaagbeweging middels twee-handsbediening

  • Pneumatische klemming van het profiel

  • Pneumatische smering van het zaagblad

  • Zaagaggregaat kan horizontaal zwenken en neigen tussen 45°, 90° en 25°

  • Zaagaggregaat kan verticaal zwenken en neigen tussen tussen 60°, 90° en 30°

Calvet is Benelux dealer van Graule bewerkingsmachines voor aluminium en PVC

Toepasbaarheid

Geschikt voor het zagen van aluminium
en PVC profielen.

Zaadblad

De Graule ZS 200 N 3D HV heeft een
zaagblad diameter van 520 mm

Zaagbereik

Maximale zaaghoogte is 200 mm
Maximale zaagbreedte is 420 mm

Machine specificaties

Machine specs.Graule ZS 85 (N)Graule ZS 135 (N)Graule ZS 170 (N)Graule ZS 200 (N)
Diameter zaagblad300 mm350 mm420 mm520 mm
Max. zaaghoogte bij 90 °85 mm135 mm170 mm200 mm
Max. zaagbreedte bij 90 °380 mm430 mm410 mm420 mm
Zaagaggregaat horizontaal zwenken45°, 90° en 25°45°, 90° en 25°45°, 90° en 25°45°, 90° en 25°
Zaagaggregaat verticaal neigen60°, 90° en 30°60°, 90° en 30°60°, 90° en 30°60°, 90° en 30°

Graule ZS 200 N 3D HV

Alles wat u moet weten

Graule-ZS-200-N-3D-HV

Beschermkap, maximale veiligheid gegarandeerd

Met het Tigerdrive bedieningspaneel stelt u de gewenste hoek in.
Vervolgens beweegt de zaag zich radiaal (van achter naar voren) waarbij de zaagkop zowel kan zwenken als neigen;
horizontaal tussen 45°, 90° en 25° en verticaal tussen 60°, 90° en 30°.
Hardmetalen zaagblad met een diameter van 520 mm.
Voorzien van pneumatisch klemsysteem.

Gewicht

De Graule ZS 200 N 3D HV heeft een gewicht van 280 kg. Tijdens de levering van de machine dient u dus een heftruck te hebben met voldoende laadcapaciteit. Zorg er altijd voor dat u overhead heeft.

Stroom

De Graule ZS 200 N 3D HV heeft een verbruik van 3.0 kw, 220v 3-fase bij 15A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Graule ZS 200 3D HV heeft een luchtverbruik van 200 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Afmeting

De Graule ZS  heeft een afmeting van 900 x 1.400 x 1.600mm (LxBxH). Houdt hierbij rekening met uw machine  opstelling.

Extra informatie

Merk

Toepasbaarheid

  • Verstekzaag
  • Machinevoet
  • Hydropneumatische zaagbeweging middels twee-handbediening
  • Zwenken en neigen automatisch instelbaar
  • Veiligheidskap om de machine
  • Machine handleiding
  • CE documentatie
